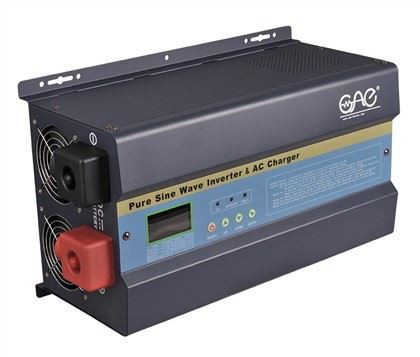

Inverter solari serje GI b'dc għal ac 24v

Il-proċess tax-xogħol taċ-ċirkwit:

a>Wara li l-iswiċċ S jinxtegħel, il-vultaġġ madwar l-istralċ tat-transformer N1 huwa 'l fuq pożittiv u 'l isfel negattiv, u l-vultaġġ madwar l-istralċ N2 akkoppjat miegħu huwa wkoll 'il fuq pożittiv u 'l isfel negattiv. Għalhekk, VD1 huwa fl-istat mixgħul, VD2 huwa fl-istat mitfi, u l-kurrent tal-inductor L jiżdied gradwalment;

b>Wara S huwa mitfi, l-inductor L freewheels permezz VD2, u VD1 huwa mitfi. Wara li S jintefa, il-kurrent ta 'eċċitazzjoni tat-transformer jgħaddi lura lejn il-provvista tal-enerġija permezz tal-istralċ N3 u VD3, għalhekk S huwa soġġett għal vultaġġ wara li jintefa.

c>Il-qalba manjetika tat-transformer hija reset: Wara li l-iswiċċ S jinxtegħel, il-kurrent ta 'eċitazzjoni tat-transformer jibda minn żero, u jiżdied b'mod lineari maż-żieda tal-ħin sakemm S jintefa. Sabiex tiġi evitata s-saturazzjoni tal-inductance magnetizing tat-transformer, huwa meħtieġ li tipprova tagħmel il-kurrent magnetizing tinżel lura għal żero f'perjodu ta 'żmien wara li S jintefa sal-ħin li jmiss li jerġa' jinxtegħel. Dan il-proċess jissejjaħ ir-reset tal-qalba tat-transformer.

Il-forma tal-mewġ idealizzata taċ-ċirkwit 'il quddiem: Il-ħin tar-reset tal-qalba tat-transformer huwa: Tist=N3*Ton/N1 Vultaġġ tal-ħruġ: Meta l-kurrent tal-inductor tal-filtru tal-ħruġ ikun kontinwu: Uo/Ui=N2* Tunnellata/N1*T
